庫底卸料器

　　KX型庫底卸料器是用于兩個或兩個以上的庫底卸料口，將物料從庫中均勻、連續輸送到某一特定位置的設備。庫底卸料器結構緊湊，工藝布置合理，選用后可以減少其它設備的裝置，節約能源，節省投資。

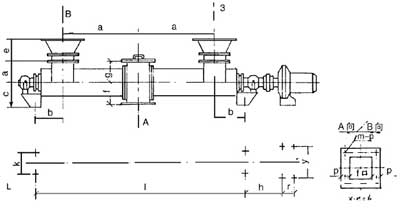

代號 規格	a	b	c	d	e	f	g	l	A向　　　　　　　B向				K
									f	p	x.n=h	m-Φ
KX200	1500、2000、2500	300	250	250	340	240	220	2a+2b	400 /490	50/50	115×4=460 135×4=540	14×Φ12 /16×Φ14	250
KX290	1500、2000、2500、3000	350	280	280	400	250	220		400 /480		115×4=460 135×4=540	14×Φ12 /16×Φ14	300
KX350	1500、2000、2500、3000	400	355	355	420	320	300		500 /580		112×5=560 128×5=640	20×Φ12 /20×Φ14	320
KX475	2000、2500、3000、3500	450	400	400	450	350	320		600 /680		132×5=660 122×6=732	20×Φ12 /24×Φ14	400

規格型號		KX200				KX290				KX350				KX350
下料點間距 mm		2  ×  1500	2  ×  2000		2  ×  2500	2 × 1500	2 ×2000	2 ×2500	2 ×3000	2 ×1500	2 ×2000	2 ×2500	2 ×3000	2 ×1500	2×2000	2  ×2500	2 ×3000
非驅調動速裝型置	輸送量 T/h	12				36				64				160
	型號	XWD4  –  5  -  35				XWD4 – 5 - 35		XWD 5.5 – 5 - 35		XWD5.5 – 5 - 35		XWD7.5 – 7 - 35		XWD11 – 8 - 35		XWD 15 – 9 - 35
	功率 kw	4				4		5.5		5.5		7.5		11		15
	轉速 r.p.m	40
	h	500		555				555		570		510		590		630
	r	150		150				150		150		320		380		480
	j	370		370				370		370		420		480		560
調速型驅動裝置	輸送量 T/h	8~20		18~55						32~95				80~225
	型號	XWD – 5 – YCTL 180 - 4A		XWD22 – 17 - 5.5				XWD – 6 - 17 – YCTL 200 - 4B		XWD – 6 – 17 - 7.5				XWD – 9 – 17 – YCTL 225 - 4B		XWD – 10 -17 – YCTL 250 - 4A
	功率 kw	4		5.5				7.5		7.5		11		15		18.5
	轉速 r.p.m	7-70
	h	500	522					470		518		520		625		670
	r	150	220					220		200		380		480		500
	j	370	290					290		340		480		560		630
閥門調節	Ⅰ	手動調節
	Ⅱ	聯軸鏈調節
