電動矩形鎖氣翻板卸灰閥

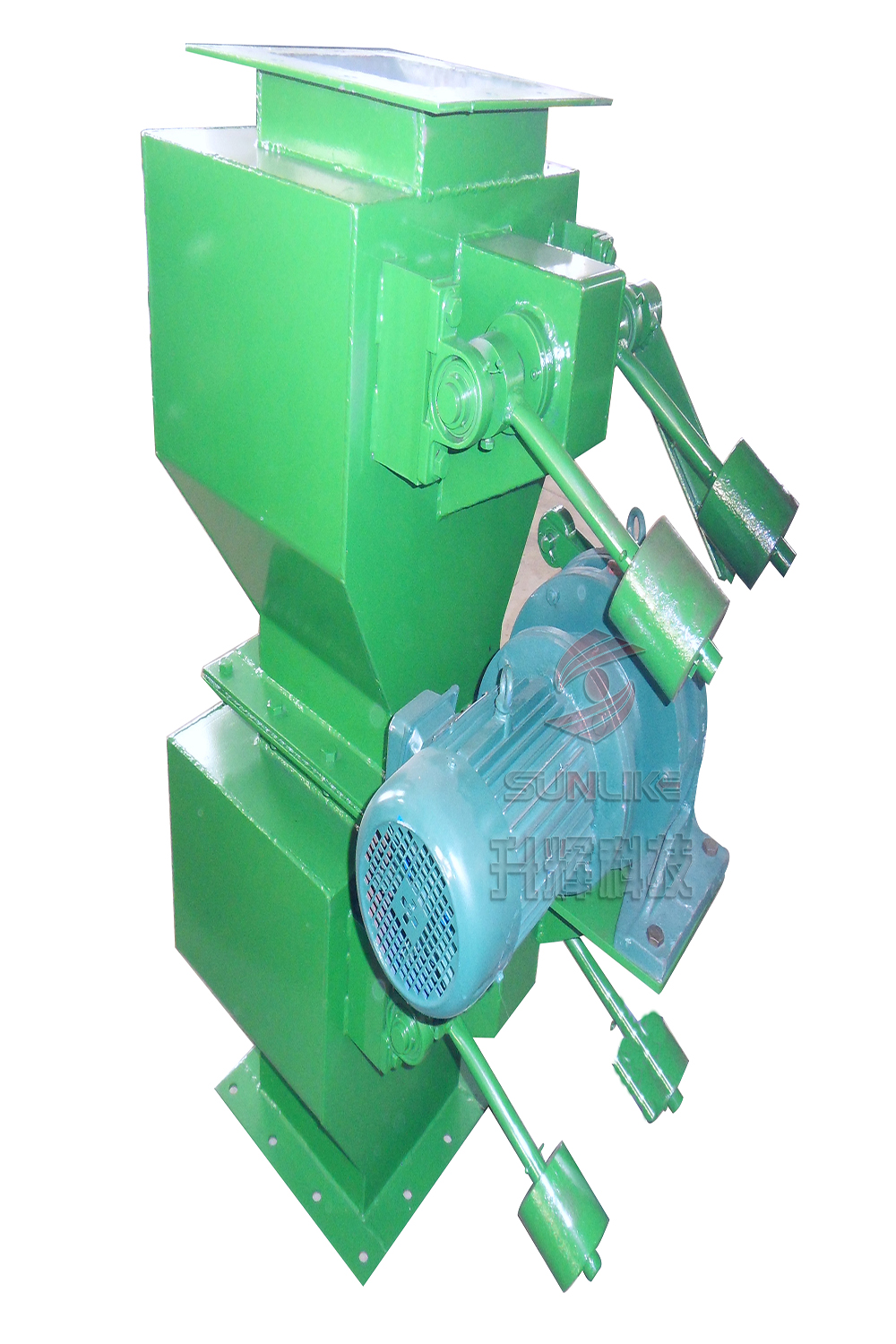

電動重錘鎖氣翻板閥

概述：
鎖氣卸灰閥普遍適用于建材、冶金、石化、電力等行業。作為各類除塵設備的灰斗鎖氣卸灰裝置，及各種磨機、烘干機、料倉、筒庫和閉式輸送系統的鎖氣、卸灰裝置等。
電動矩形鎖氣翻板卸灰閥采用凸輪、連桿傳動，彈簧自動復位機構。具有結構緊湊、設計合理、運轉平穩、卸灰、鎖氣可靠。具有間歇喂料和控制輸料的功能，是各種給、卸料工況的理想設備。

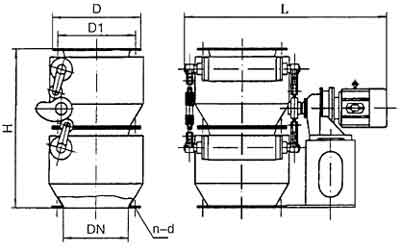

外形尺寸：

技術參數表：

適用介質	工作溫度	卸灰量
干燥粉塵	150℃	2.5-350m3/h



DN	D1	D	H	H1	L	n-d	卸灰能力m3/h	傳動裝置型號	開閉頻率次/min	功率kw
150	196	226	460		1400	6-Φ11	1.5~2	BWY-15-59	25	0.6
200	245	280	580		1500	8-Φ11	4~5	BWY-15-59	25	0.6
220	265	300	580		1540	8-Φ11	5~7	BWY-15-59	25	0.6
250	300	340	580		1610	12-Φ11	5~8	BWY-15-59	21	0.8
300	350	390	620		1840	12-Φ13	7~12	BWY-15-59	21	1.1
320	370	410	700		1980	12-Φ13	9~15	BWY-15-59	21	1.1
400	450	490	800	660	2060	12-Φ13	12~15	BWY-15-59	12	1.66
450	500	540	800	740	2180	12-Φ13	16~34	BWY-15-59	12	1.66
500	560	600	950	800	2210	12-Φ13	20~45	BWY-15-59	12	1.66
600	660	700		920	2310	16-Φ13	34~72	BWY-15-59	12	3.18
720	780	820		1060	2380	16-Φ13	51~110	BWY-15-59	12	3.18
800	870	920		1150	2420	16-Φ13	77~160	BWY-15-59	12	3.18
1000	1080	1140		1450	2640	20-Φ18	150~300	BWY-15-59	8	4.3
