袋裝水泥汽車裝車系統

概述：袋裝水泥汽車系統由平形膠帶機、卸袋機構、端部溜槽、中間溜槽等組成。平形膠帶機的支架采用鋼板折彎結構，即美觀又牢固；驅動裝置采用擺線針輪減速機，節省占地面積；張緊方式為中間垂直螺旋張緊，卸袋機構由旋臂立式膠帶機、電推桿和支架三部分組成，當不需要水泥袋從中間位置卸下時，立式膠帶機處于包裝膠帶機的側邊；當需要水泥袋從中間位置卸下時，由電動推桿拉動立式膠帶機使其擺動與包裝膠帶機縱向成交叉位置，并開動立式膠帶機即可。立式膠帶機的兩個擺動極限位置設有限位開關，其在工作和非工作狀態下的定位由限位開關來實現。特殊設計的溜槽能使水泥袋恰好落到接續膠帶機的中心位置。

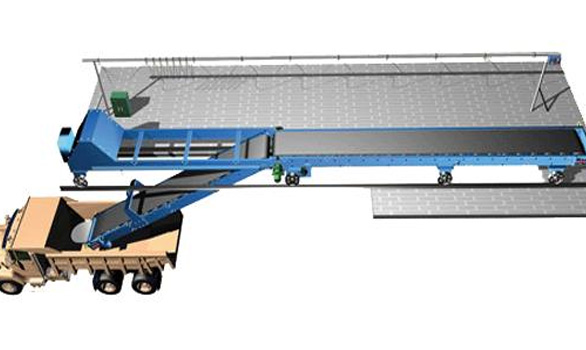

示意圖：

 技術性能：
裝車能力：100-130
膠帶機帶寬：650mm
膠帶機功率：2.2kw
卷?yè)P(yáng)機構功率：3.0kw
行走機構功率：2.2kw
動力電源電壓：380V 50Hz
裝車位置zui大變幅高度：約2.7m
行程：10m
膠帶機帶速：1.25m/s
卷?yè)P(yáng)機構升降速度：0.13m/s
整機水平行走速度：0.23m/s
整機功率：7.4kw
控制電壓：交流 220V
變幅段膠帶機擺動范圍：-30°～-10°
