星形卸灰閥

星形卸灰閥

概述：
星形卸灰閥普遍適用于建材、冶金、石化、電力等部門作為種類除塵設備的卸料裝置，及各種磨機、烘干機、料倉、筒庫的卸料或勻速落料裝置。
卸灰閥采用優質鋼板焊接結構，葉片耐磨性強，傳動裝置、傳動軸、葉片聯為一體。工作平穩可靠，落料均勻，輕便節能。

技術參數表：

適用介質	工作溫度	卸灰能力
干燥粉塵	150℃	4.5-160m3/h

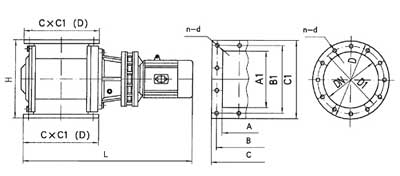

星形卸灰閥外形圖：

GLF-C、GLY-C主要外形連接尺寸：

A1×A	B1×B	C1×C	DN	D	D1	H	L	n-d	傳動功率型號	功率KW	卸灰能力 m3/h	重量kg
150×150	200×200	230×230	150	230	200	250	870	8-Φ13	BLY-15-43	0.75	5	121
200×200	260×260	300×300	200	300	260	300	910	8-Φ17	BLY-15-43		12	178
300×200	360×260	400×300				300	910	8-Φ17	BLY-15-43		18	214
250×250	310×310	350×350	250	350	310	350	910	8-Φ17	BLY-15-43		24	258
300×300	360×360	400×400	300	400	360	450	1140	8-Φ17	BLY-18-59	1.5	30	308
400×300	460×360	500×400				450	1140	10-Φ17	BLY-18-59		40	335
500×300	460×360	600×400				450	1140	12-Φ17	BLY-18-59		50	65
400×400	560×360	500×500	400	500	460	600	1220	12-Φ20	BLY-22-71	3	60	398
500×400	460×460	600×500				600	1220	14-Φ26	BLY-22-71		75	428
500×500	570×570	630×630	500	630	570	760	1400	16-Φ26	BLY-22-71		118	524
700×500	770×570	830×630				760	1400	18-Φ26	BLY-22-71		160	654
