棒條閥

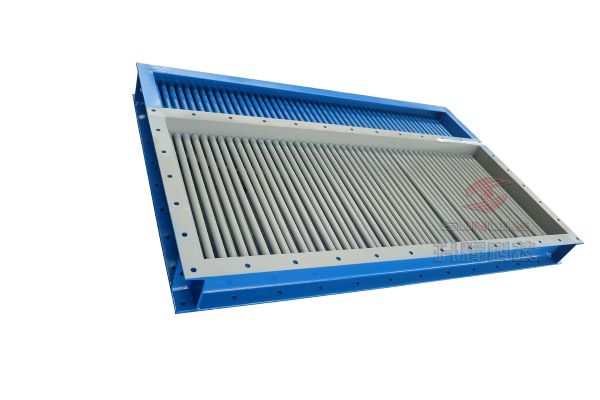

單向單層棒條閥

棒條閥

棒條閥-單、雙層棒條閥{LB-I(II)型用途：
棒條閥-單、雙層棒條閥{LB-I(II)型根據建材、礦山、冶金等行業對中小型固體、塊狀物料的輸送控制、給料等工藝的需要而研制的一種新型閘門，棒條閥-單、雙層棒條閥{LB-I(II)型適用于≤50mm物料控制。

棒條閥-單、雙層棒條閥{LB-I(II)型結構特點
棒條閥-單、雙層棒條閥{LB-I(II)型結構簡單、易操作，無卡阻，克服了平板閘閥因物料顆粒大所造成啟閉力大，甚至關不進去的缺點。由于棒條閥-單、雙層棒條閥{LB-I(II)型采用單根棒條操作，因而操作方便、靈活、整體結構為優質型鋼焊接，剛性好、不變型、使用壽命長，無需維修，是中小型晶狀、塊狀物料控制的理想設備。

棒條閥-單、雙層棒條閥{LB-I(II)型工作原理
棒條閥-單、雙層棒條閥{LB-I(II)型主要由框架、棒條組成，當棒條插入框架上，則一組棒條組成一平行柵板，將塊狀物料阻擋在閘門一側，若抽出一條則柵板出現一條較大的空隙，物料就可以從該空隙進入閘門的另一側，抽出棒條的多少應由工藝流程的需要來決定。

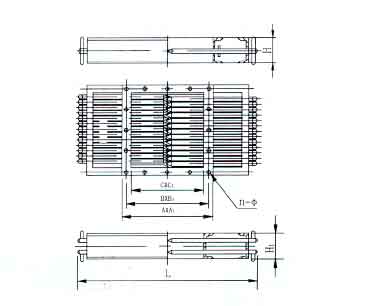

棒條閥-單、雙層棒條閥{LB-I(II)型主要外形及連接尺寸：

規格	A×A1	B×B1	C×C1	L	H	H1	n-Φ	重量kg
300×300	390×390	350×350	300×300	800	120	140	8-Φ14	173
400×400	490×490	450×450	400×400	1000	120	140	12-Φ14	256
500×500	610×610	560×560	500×500	1200	140	160	16-Φ18	385
600×600	710×710	660×660	600×600	1400	140	160	16-Φ18	550
700×700	820×820	770×770	700×700	1600	160	180	20-Φ18	790
800×800	920×920	870×870	800×800	1800	160	180	20-Φ18	892
900×900	1030×1030	972×972	900×900	2000	160	180	24-Φ123	1077
1000×1000	1130×1130	1068×1068	1000×1000	2200	160	180	24-Φ123	1338
1100×1100	1240×1240	1183×1183	1100×1100	2500	180	200	28-Φ123	1671
1200×1200	1340×1340	1280×1280	1200×1200	2700	180	200	32-Φ123	2089
