電動調節高溫蝶閥
電動蝶閥

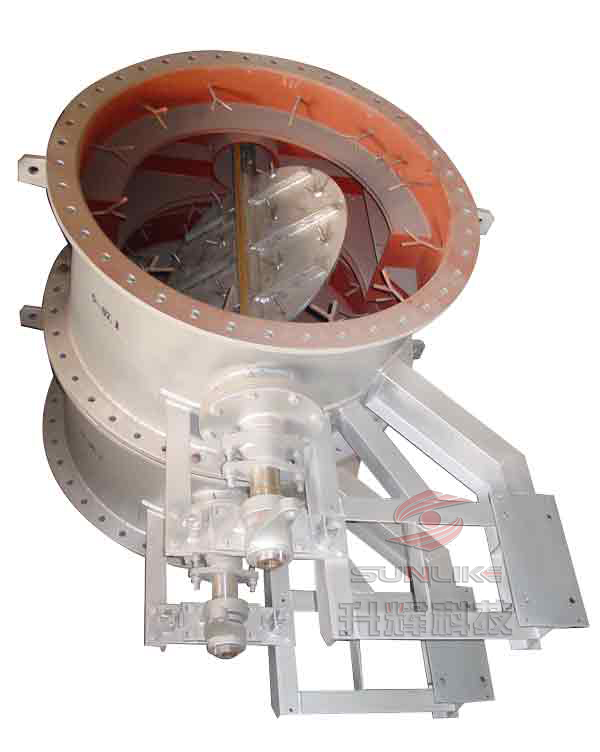

該圖是已完成的電動高溫電動蝶閥，閥體內需要打澆注料。根據溫度的不同，電動高溫蝶閥可以選擇打澆注料或者采用不銹鋼材料制作，具體要求由客戶定。
用途：高溫閥-電動調節高溫蝶閥，是我公司的zhuanli產品，廣泛用于建材、冶金、礦山、電力等工作生產過中用于自動控制或遠程控制管路中的流量。
特點：高溫閥-結構簡單，動作靈敏，流通量大，易于維護，工作性能可靠，內襯特制耐高溫材料不，外端有滾動軸承及潤滑系統。
工作原理：高溫閥-電動執行器能工巧匠通過曲柄、帶動閥軸、蝶板旋轉、達到調介質流量的目的。
高溫閥-主要性能參數：
| 公稱壓力 | 0.01MPa | |
| 殼體試驗壓力 | 0.015MPa | |
| 適用溫度 | 450～650℃，650～1000℃ | |
| 適用介質 | 含塵氣體 | |
| 泄漏率 | ＜1.5% | |
| 閥門啟閉速度 | DKJ | 25秒/90° |
| DMR | 35.7秒/90° | |
| 輸入信息（直流） | Ⅱ型0-10mAⅢ型4-20mA | |
| 輸出通道 | 3個 | |
| 輸入電阻 | Ⅱ型200ΩⅢ型250Ω | |
| 電源電壓 | DKJ | 單相220V/50Hz |
| DMR | 三相380V/50Hz | |
| 介質流速 | ≤25m/s | |
電動高溫蝶閥-主要外形及連接尺寸：
(1)GDZL-0.0MnA外形見圖1，連接尺寸見表1
(2)GDZL-0.1MnB外形見圖2，連接尺寸見表2
(3)GDZL-0.1MnD外形見圖3，連接尺寸見表3
1、閥軸 2、密封墊 3、襯里件 4、閥體 5、蝶板 6、支架 7、電動執行器 8、油杯
DN | D1 | D | B | B1 | L1 | L2 | L | H | B | N-d | 執行器 | 轉矩(Nm) | 重量(Kg) |
150 | 450 | 500 | 160 | 245 | 360 | 600 | 1381 | 350 | 10 | 8-φ14 | DKJ2100 | 100 | 220 |
200 | 505 | 550 | 385 | 610 | 1431 | 12 | 310 | ||||||
100 | 560 | 605 | 410 | 650 | 1481 | 12-φ18 | 420 | ||||||
300 | 605 | 650 | 180 | 300 | 505 | 765 | 1781 | 390 | DKJ3100 | 100 | 520 | ||
35 | 660 | 705 | 535 | 795 | 1841 | 650 | |||||||
400 | 705 | 755 | 200 | 560 | 820 | 1891 | 16-φ18 | 804 | |||||
450 | 765 | 805 | 585 | 845 | 1941 | 1038 | |||||||
500 | 805 | 853 | 220 | 365 | 610 | 890 | 2086 | 486 | 14 | 20-φ18 | DKJ4100 | 600 | 1287 |
600 | 955 | 1005 | 660 | 940 | 2186 | 1586 | |||||||
700 | 1045 | 1100 | 240 | 710 | 990 | 2286 | 1894 | ||||||
800 | 1145 | 1200 | 420 | 760 | 1060 | 1070 | 570 | 24-φ18 | DKJ5100 | 1600 | 2281 | ||
900 | 1245 | 1300 | 260 | 810 | 1110 | 2670 | 1073 | ||||||
1000 | 1350 | 1405 | 860 | 1160 | 2770 | 16 | 28-φ24 | 2870 | |||||
1100 | 1450 | 1510 | 910 | 1210 | 2870 | 2995 | |||||||
1200 | 1732 | 1792 | 280 | 450 | 960 | 1280 | 3070 | 594 | 32-φ24 | DKJ6100A | 1000 | 3147 | |
1300 | 1830 | 1890 | 1010 | 1330 | 3170 | 3470 | |||||||
1400 | 1930 | 1990 | 300 | 1060 | 1380 | 3270 | 36-φ24 | 3673 | |||||
1500 | 2030 | 2090 | 1110 | 1430 | 3370 | 3875 | |||||||
1600 | 2130 | 2195 | 320 | 1160 | 1480 | 3470 | 22 | 40-φ24 | 4072 | ||||
1700 | 2230 | 2295 | 1210 | 1530 | 3570 | 4270 | |||||||
1800 | 2330 | 2395 | 340 | 480 | 1260 | 1600 | 3710 | 670 | 44-φ24 | DKJ6100 | 4000 | 4481 | |
1900 | 2430 | 1000 | 1310 | 1650 | 3810 | 4705 | |||||||
2000 | 1035 | 2600 | 360 | 1360 | 1700 | 3910 | 48-φ24 | 5050 | |||||
2100 | 2630 | 2700 | 1410 | 1750 | 4010 | 5300 | |||||||
2200 | 2740 | 2810 | 380 | 580 | 1460 | 1820 | 4282 | 833 | 24 | 52-φ27 | DKJ7100 | 6000 | 5605 |
2300 | 2840 | 2910 | 1510 | 1870 | 4382 | 5912 | |||||||
2400 | 2950 | 3020 | 400 | 1560 | 1920 | 4482 | 6204 | ||||||
1000 | 3060 | 3130 | 1610 | 1970 | 4582 | 6512 |
