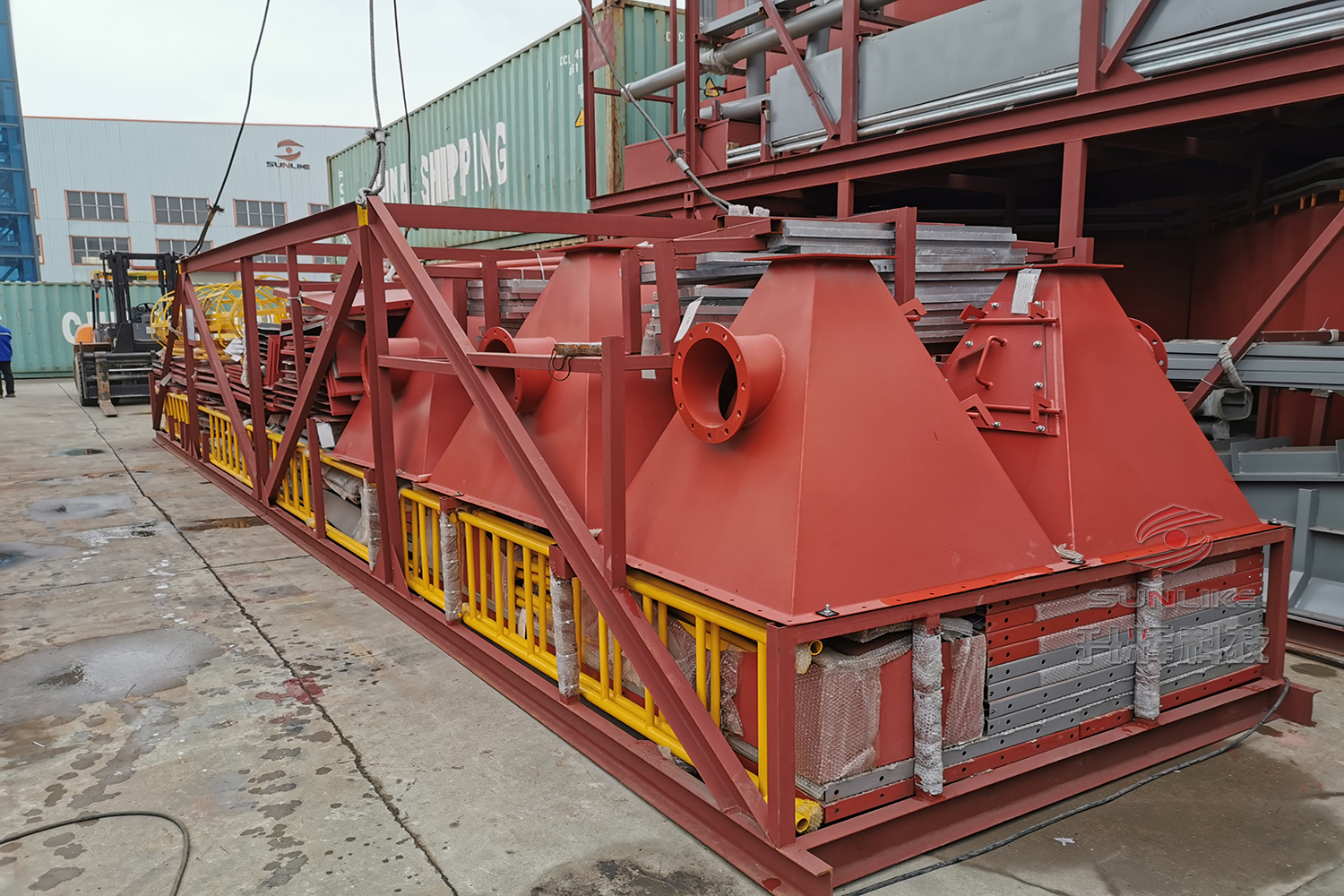

UF型單機袋收塵器
概述：
UF型單機袋收塵器是消化吸收美國富樂公司技術的基礎上，經改進設計而成的一種小型袋式收塵器。這種收塵器于國內其它單機收塵器相經，其特點是震打清灰搖擺裝置清灰能力較強，在入口濃度較大，達100g/Nm3時，出門排放濃度100g/Nm3，除塵效率可達99.9%，具有經濟實用、結構緊湊、安裝容易、維護方便等特點，主要用于各種庫頂、庫底、倉頂及各種輸送設備等局部排放點和揚塵點的除塵凈化。同時也適用其他行業的局部揚塵點的除塵。
收塵器設計有多種形式，既可單機使用，又可多機組合，大風量、小風量皆可選用。多機組合時，也可用于小型球磨機、破碎機等連續工作點作為收塵設備。結構緊湊、體積小，高度低，可適于廠房?jī)?nèi)及設備上安裝，也可室外安裝。本廠還可提供耐腐蝕和耐高溫的結構，適應不同用戶需要。
結構特點：
單機袋收塵器由如下各部件成：
1、濾箱：包括殼體、花板、內濾式濾袋、掛袋鉤和檢修門。
2、震打清灰搖擺裝置：包括搖擺電機、連桿結構和搖、擺軸等。
3、風機部分：包括抽風機及皮帶傳動裝置、電機、出風管。
4、進風及排灰部件：按安裝型式分為三種：
A型：在濾箱下部接灰斗和卸灰閥，并設有支柱。進風口設在灰斗上部。
B型：在濾箱下部敞開，作為進風口中，又是排風口，花板旁設法蘭。
C型：濾箱下部設有儲灰箱，灰箱上部設進風口。
工作原理：
1、過濾工況：含塵氣體由進風口進入灰斗(A型)或灰箱(C型)或直接通過花板孔(B型)不同方式進入濾袋，粗顆粒由于重力作用和惰性沉降于灰斗、灰箱、倉內，細小粉塵被濾袋阻留于袋壁，凈氣通過濾袋流向出風管，被抽風機抽出排入大氣。
2、清灰工況：隨著過濾工況的進行，阻留于濾袋內表面的粉塵逐漸增加，氣流通過的阻力也逐漸增加。當達到一定阻力值時(如1500Pa)，需定期清灰，以使收塵器連續工作。具體清灰時根據需要，可以手動或自動控制，關閉抽風機，再開啟震打清灰搖擺裝置震擊濾袋進行清灰，震落袋內粉塵。當阻力下降到一定值(如1000Pa)時，由手動或自動停止清灰，重新啟動抽風機。除塵器又進入過濾狀態，如此循環。
主要技術參數及說明：
規格：該單機收塵器有2、3、4、5、6、7六個規格。
安裝型式：其中2、3、4每種有A型、B型、C型三種安裝型式；5、6、7每種有A型、B型兩種安裝型式。
如需要連續運轉，可采用多機組合型式。
供貨說明：
1、單機袋收塵器出廠前，已將風機、電機、減速機、搖動機構、灰斗、卸灰閥及支架組裝好，現場只須就位即可。
2、對于比較大的規格，或有特殊要求時，可以箱體、灰斗、支承架等部件提供給用戶，在現場裝配。
3、供貨時，會同時提供必要的技術說明、裝配圖、易損件圖及部分配套件。
UF單機袋收塵器技術性能表
| 規格 | 2 | 3 | 4 | 5 | 6 | 7 | |
| 名稱 | |||||||
| 處理風量(m3/h) | 上限 | 1360 | 2720 | 4080 | 5450 | 6800 | 8160 |
| 下限 | 1020 | 2040 | 3060 | 4050 | 5100 | 6120 | |
| 收塵器阻力(Pa) | 上限 | 1920 | 1900 | 1800 | 1920 | 1900 | 1920 |
| 下限 | 1500 | 1750 | 1500 | 1845 | 1720 | 1820 | |
| 總過濾面積(m2) | 18.6 | 37.2 | 55.6 | 74.3 | 92.9 | 111.5 | |
| 過濾速度(m/min) | 0.8-1.2 | ||||||
| 濾袋數量(條) | 24 | 48 | 72 | 96 | 120 | 144 | |
| 風機型號 | 6-48No3.5C | 6-48No4C | 4-48No34C | 4-48No4A | 4-49No4C | 4-68No4A | |
| 風機電機功率(KW) | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | |
| 搖擺電機型號 | Bwy0.55-Y-23 | Bwy0.75-Y-23 | |||||
| 搖動電機功率(KW) | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | |
| 卸灰閥電機型號 | XWD0.55-8-1/29 | ||||||
| 卸灰閥電機功率(KW) | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | |
| 設備重量(Kg) | A普通式 | 850 | 1160 | 1400 | 1710 | 1820 | 1985 |
| B倉頂式 | 400 | 700 | 1000 | 1225 | 1315 | 1455 | |
| C帶灰箱式 | 460 | 770 | 1150 | / | / | / | |
注：1、表中卸灰閥為剛性葉輪給料機，僅UFA有，也可采用重錘式雙層翻板卸灰閥。
2、表中所列重量包括風機、卸灰閥重量，除器荷載為：總重量×2。
3、表中風機型號可根據除塵系統壓力損傷情況而選型。
