SHMS立式磨機

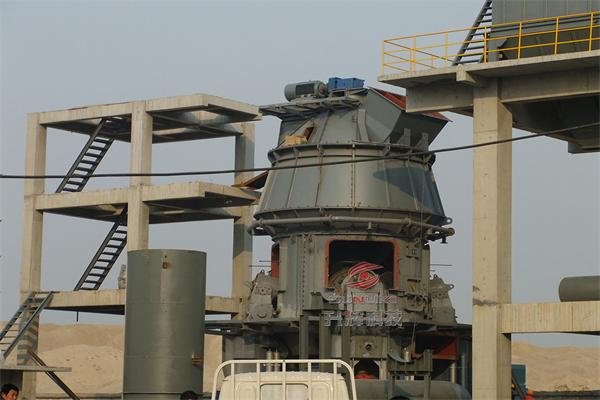

SHMS立式磨機安裝現場

·總論
        SH立磨屬于輥式磨的一種，按照要求可以配置2，3或者4個磨輥。每一個磨輥，它都是由固定的搖臂、安裝搖臂的支架，以及液壓系統組成了粉磨的動力單元。此動力單元為一整體式或者一個標準組件，它可在磨盤周圍布置成二組分、三組分或者四組分。

·工作原理

        原料通過自動進料裝置進入到下料管。下料管是透過分離器的側面或中間進入到磨機內部的。物料借助于重力和氣流的沖擊作用而落到磨盤中央。磨盤牢國的與減速機相連，以恒速旋轉。磨盤的恒速旋轉將粉磨物料均勻的水平分布在磨盤的襯板上，液壓系統的強大壓力通過搖臂傳遞到磨輥，并由自動控制系統保證磨輥能保持恒定壓力，斜錐式的磨輥結構能夠咬住物料，在與磨盤相對運動的過程中將物料碾碎，并在碾壓與磨擦運動的共同作用下將物料碾成粉末。在離心力的作用下，被磨碎的粉料向磨盤邊緣甩出，與進入磨機的高速熱氣流混合并進行充分的熱交換，水份被迅速蒸發，跟隨熱氣流上升的粉料水份已不超過1％，不斷進入磨機中部的物料也在離心力的作用下不斷向磨輥的碾壓軌跡區運動填補被甩出物料的空間，行成物料順序流動。被高速氣流帶動上升的粉料進入分離器進行分選，分選出的合格粉料被送入收塵器回收入庫，不合格的粉料被分離器轉子葉片甩出與外靜葉片碰撞，使其動能衰減，落回磨盤中進行再粉磨。形成了粉磨過程的動態循環作業。

·特點
    噪音低    單位能耗低    控制反應迅速
    從啟動到停機，振動很小    適應性強
    占地面積小    調節簡便    干法粉磨能力極佳
    維修方便(不必拆除磨機便可更換磨損件)    可對各種不同物料進行粉磨
