CP生料均化庫

CP生料均化庫中電控氣動流量閥和氣動開關閥的特點

一、概述
　　CP庫是我公司引進的德國BMH公司的一種新型生料均化庫，其特點電耗低、均化效果好。CP庫的均化原理是庫頂生料通過8條斜槽均勻布料，不同時期的生料在庫內呈橫向分布，庫底充氣系統設計更符合生料充氣后的流動性，呈放射狀斜向分布，環形區一般分8個區，每隔5分鐘輪流充氣，充氣區生料因松動及氣流的引導卸入中心區，庫內不同層的生料豎向切割下料實現生料的均化，不同時間的生料進入中心區后再進行氣體強烈混合均化，從而達到理想的均化效果。

二、技術參數表

序號	設備名稱	規格  型號	數量	備  注
1	庫頂生料多點卸料器	Φ1600、250t/h	1套	工藝定
2	庫底卸料閥系統	200t/h	2臺	工藝定
3	均化庫充氣管道及閘閥		1套
4	充氣系統控制閥	DN100、DN80	6只 8只
5	庫底開式充氣斜槽		220
6	計量倉	Φ4000×5800mm	1只
7	稱重倉卸料裝置	200t/h	2套
8	充氣攪拌PLC控制柜		1臺

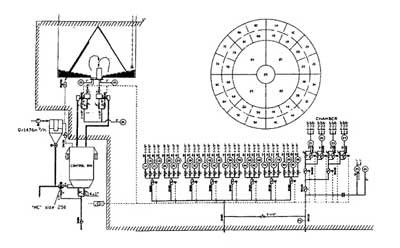

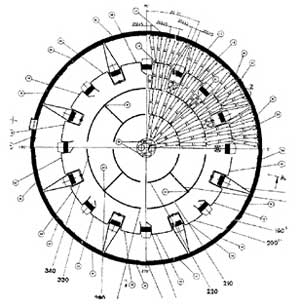

三二、CP庫示意圖

二、CP庫示意圖

 四、CP生料均化庫中電控氣動流量閥和氣動開關閥的特點
1、迷宮式密封箱加進口毛織物填料，因而具有完善的密封性能；
2、閥體和閥板采用了國外特殊的耐磨材料制造，具有耐磨、輕巧、控制靈便等特性，其使用壽命內幾乎免維護；
3、有手動、現場控制和中央控制三種控制方式，具有4～20mA信號輸入、輸出接口，流量調節為無間斷連續調節；
4、閥上有安全聯軸器，用于手動操作。由氣壓缸驅動，帶氣動位置控制系統。遠程定位器是一個電流回路，位置設定信號4～20mA，角位反饋信號4～20mA，供電電壓24V。在停電時閥門將自動移至“關”的位置；快速關閉時間≤3 s／次，100％開度調節時間45s左右；所需控制氣源氣壓0.6 MPa±1MPa，從而將傳統的流量控制閥和氣動開關閥合二為一。
5、氣缸作為氣動驅動執行機構，其驅動氣缸為齒條式結構，可以任意地正反方向快速運行且消除了電動驅動的不可頻繁正反轉所帶來的滯后性和機械慣性，真正做到實時跟蹤調節，完全無機械故障。氣動驅動的抗過載能力和輸出扭矩大，其使用壽命內幾乎免維護，能耗和造價低。
6、閥的流量調節采用西門子定位器，為非接觸式，同閥軸直聯，無傳動機構，因而定位精度和可靠性高；控制精度可達到1％。
