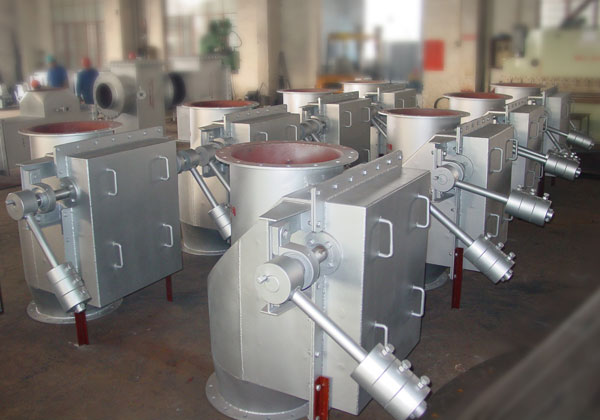

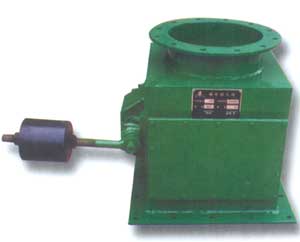

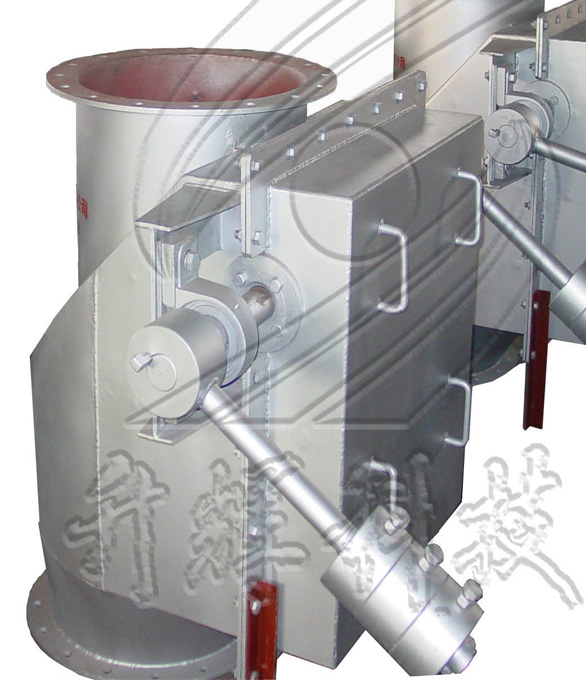

重錘圓形鎖氣翻板卸灰閥
品heavey punch air lock valve-patent product(1).jpg)
概述：
重錘鎖氣卸灰閥普遍適用于建材、冶金、礦山、電力等行業。作為各類除塵設備的灰斗鎖氣卸灰裝置，及各種磨機、烘干機、料倉、筒庫和閉式輸送系統的鎖氣、卸灰裝置等。
重錘圓形鎖氣翻板卸灰閥為物料在重力作用下交替開閉自卸，重錘自動復位機構。具有動轉平穩、節能、卸灰最大小可調、卸灰鎖氣可靠之特點，是各種給、卸料工況的理想設備。
技術參數表：
| 適用介質 | 工作溫度 | 卸灰量 |
| 干燥粉塵 | 150℃ | 1.5-150 |
主要外形連接尺寸表：
| DN | D1 | D | H | H1 | L | L1 | n-d |
| 150 | 196 | 226 | 460 | 460 | 6-Φ11 | ||
| 200 | 245 | 280 | 580 | 500 | 16-Φ11 | ||
| 220 | 265 | 300 | 580 | 520 | 8-Φ11 | ||
| 250 | 300 | 340 | 580 | 560 | 12-Φ11 | ||
| 300 | 350 | 390 | 620 | 600 | 1216-Φ13 | ||
| 320 | 370 | 410 | 700 | 620 | 12-Φ13 | ||
| 400 | 450 | 490 | 800 | 660 | 815 | 1630 | 12-Φ13 |
| 450 | 500 | 540 | 800 | 740 | 840 | 1680 | 12-Φ13 |
| 500 | 560 | 600 | 950 | 800 | 870 | 1740 | 126-Φ13 |
| 600 | 660 | 700 | 920 | 1920 | 16-Φ13 | ||
| 720 | 780 | 820 | 1060 | 2220 | 16-Φ13 | ||
| 800 | 870 | 920 | 1150 | 2520 | 16-Φ13 | ||
| 1000 | 1080 | 1140 | 1450 | 2940 | 20-Φ18 |
