空氣分配器
一、概述
回轉式空氣分配器是通過閥芯旋轉，將風機送入的空氣由旋轉閥芯依次分配給各個出風口，而獲得定時定量的壓縮空氣，再通過管道送到各均化區（配充氣箱），依次循環使粉料得到均化。

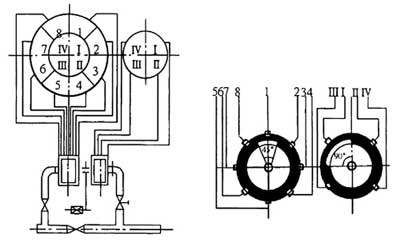

二、回轉式空氣分配器原理圖
三、技術參數表
| 型號規格 名稱 | QFFΦ500mm 單四嘴 | QFFΦ500mm 單八嘴 | QFFΦ500mm 雙六嘴 | QFFΦ500mm 四、八嘴 | |
| 外形尺寸 | 2160×950×820 | 1600×1700×910 | 2006×2165×1100 | 1630×1700×9100 | |
| 減速電機 | 擺線針輪減速機BWEY2715－1505 | 擺線針輪減速機BWEY2715－1505 | 擺線針輪減速機XWEY－106 | 擺線針輪減速機BWEY2715－1505 | |
| 鏈傳動 | Z1＝17、Z2＝68 | Z1＝17、Z2＝68 | Z1＝19、Z2＝66 | Z1＝17、Z2＝68 | |
| 分配閥名稱 | 四嘴 | 八嘴 | 六嘴 | 四嘴 | 八嘴 |
| 進氣口直徑（Φmm） | 100 | 100 | 150 | 100 | 100 |
| 出氣口直徑（Φmm） | 100 | 80 | 125 | 100 | 80 |
| 風量（m3/min） | 10 | 4 | 8.5 | 10 | 4 |
| 工作風壓（MPa） | 0.07 | 0.04 | 0.07 | 0.04 | |
| 閥芯轉速（r/min） | 0.25 | 0.25 | 0.288 | 0.25 | |
| 最大使用壓力（Mpa） | 0.1 | 0.1 | 0.1 | 0.1 | |
| 配套選用 | Φ8米10米生料均化庫 | Φ8米10米水泥及生料均化庫 | Φ15米、Φ18米水泥均化庫 | Φ8米10米混合式生料均化 | |
